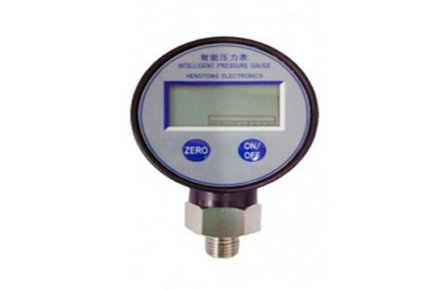

数字压力变送器-3051数字压力变送器-带通讯数字压力变送器
数字压力变送器采用外部电源供电，具有现场显示和输出数字通讯接口功能，可输出4-20毫安电流信号。
接线与调校：
变送器系统连接如图所示，24VDC电源通过屏蔽电缆给变送器供电，“V+”接 24VDC的正极，“V-”接负极，输出 4-20mA 将变送器接到标准信号源上（电阻箱或毫伏计），在信号源给出零点和满度信号时反复调零点及满度电位器，即可精确调整量程。“Z”为 零点调整电位器，“S”为满度调整电位器（所有电位器在出厂以前都已校好)使用中，因线阻、环境温度等因素影响而产生误差时，只需微调零点电位器“Z”即可校正。本校准方法也可用于修正系统误差。
数字压力变送器-3051数字压力变送器-带通讯数字压力变送器
说明：一般电源电压Ｖs选用24V，负载电阻RL选用250Ω，这样当回路中通过4～20mA电流时，RL上的电压降为1～5V。如果Ｖs和RL选用别的数值，那么RL值不能超过由公式RL= 计算得到的数值。
