一体式涡街流量计产品描述：

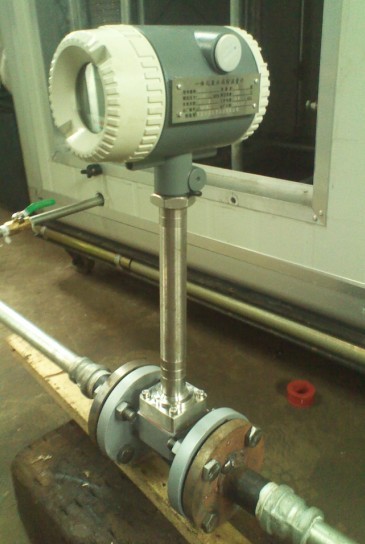

一体式涡街流量计是根据卡门涡街原理研发生产。测量气体、蒸汽及液体的体积流量。一体式指传感器和转换器为一体进行现场显示的涡街流量计。可为24V供电电流输出型或电池供电型。
根据连接方式不同分两种：

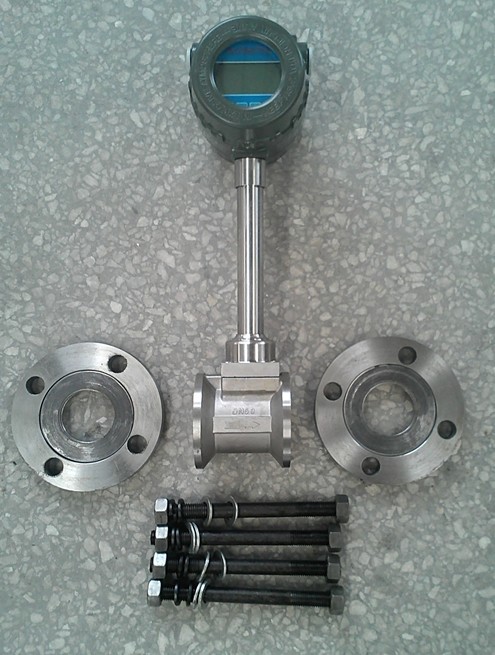

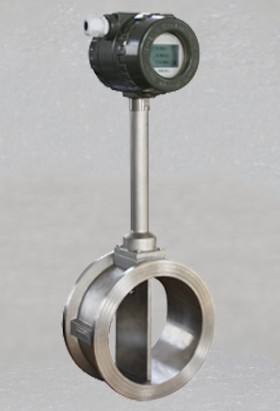

法兰夹装涡街流量计

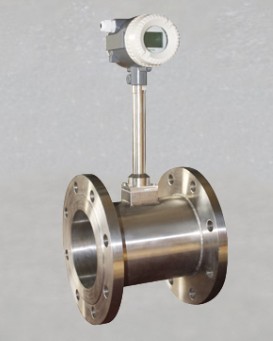

法兰连接涡街流量计：
一体式涡街流量计特点：
无可动部件，长期稳定，结构简单便于安装和维护
采用消扰电路和抗振动传感头，具有一定抗环境振动性能
采用超低功耗单片微机技术，1节3.2V10AH锂电池可使用5年以上
由软件对仪表系数非线性进行修正，提高测量精度
压力损失小，量程范围宽
采用EEPROM对累积流量进行掉电保护，保护时间大于10年
涡街流量计主要特点就是仪表耐用使用年限长，缺点是怕现场管道震动，不过现在电子技术的发展已经很大程度上提升仪表的抗震性。
一体式涡街流量计应用领域：
电厂、钢厂等厂区测量蒸汽，工业用测量压缩空气、其他气体。也可用来测量液体，不过由于其他流量仪表在测量液体方面的优越性，很少有客户选择用涡街来测量液体。
一体式涡街流量计详细参数：
|
公称通经（mm） |
15，20，25，40，50，65，80，100，125，150，200，250，300 |
|
仪表材质 |
1Cr18Ni9Ti |
|
公称压力（Mpa） |
PN1.6Mpa；PN2.5Mpa；PN4.0Mpa |
|
被测介质温度（℃） |
－40～+250℃；－40～+350℃ |
|
环境条件 |
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa |
|
精度等级 |
测量液体：示值的±0.5 |
|
测量气体或蒸汽： |
示值的±1.0、±1.5 |
|
量程比 |
1:10；1:15 |
|
阻力损失系数 |
Cd<2.6 |
|
输出信号 |
可选4-20mA或脉冲 |
|
供电电源 |
传感器：+12VDC、+24VDC（可选）
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池 |
|
信号传输线 |
STVPV3×0.3（三线制），2×0.3（二线制） |
|
安装方式 |
法兰夹持或一体化法兰连接 |
|
传输距离 |
≤500m |
|
信号线接口 |
内螺纹M20×1.5 |
|
防爆等级 |
ExdIIBT6 |
|
防护等级 |
IP65 |
|
允许振动加速度 |
1.0g |
